RE: FIRDACmicro или TrueAnalog или GreenDAC - БендеровецЪ - 01-05-2017

nazar Написал:децимируется тока ДСД

А сам цап проде бы только до 100кГц поддерживает? Или таки можно его заставить работать выше номинала?

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - Jenko - 01-05-2017

nazar Написал:0,125Вт, это R22, первым нашелся именно МЛТ

ух ты какая маленькая платка, оно в миллиметрах не так воспринимается

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - wired - 01-05-2017

БендеровецЪ Написал:

nazar Написал:децимируется тока ДСД

А сам цап проде бы только до 100кГц поддерживает? Или таки можно его заставить работать выше номинала?

можно, работает

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - Jenko - 01-05-2017

wired Написал:ох йобтьіть, так тогой... а еси тонкий корпус?

а если задник полностью из пластика, не?


шоб не нахватать лишнего капаситэнса

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - EDWARD - 01-05-2017

nazar Написал:От любого края юсб разьема к металической панели должно быть по 1см чтоб не набрать лишней емкости
http://easytubeamp.com/wp-content/galler...sb_007.jpg

Даже если панель алюминтиевая?

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

БендеровецЪ Написал:Или таки можно его заставить работать выше номинала?

до 384кГц, тайминги в ДШ правильно описаны

Jenko Написал:ух ты какая маленькая платка, оно в миллиметрах не так воспринимается

там выше есть фото с спичечным коробком:)

Jenko Написал:а если задник полностью из пластика, не?

конечно, я когдато так и сделал http://s-audio.systems/catalog/usbaudiostreammk2

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

EDWARD Написал:Даже если панель алюминтиевая?

а алюминий что изолятор?:)

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - Jenko - 01-05-2017

а лучше дерево:)

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - wired - 01-05-2017

деревь'янньій корпус єто во первьіх красиво, а во вторьіх уже мебель.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - begemot - 01-05-2017

А сам shield разьёма куда-нибудь подключён или висит в воздухе?

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

ESD защита на шилд, шилд на землю.

Опорными генераторами для 6631А применены малоджиттерные от Kyocera http://www.mouser.com/ds/2/40/clock_k_e-522534.pdf
Неиспользуемый в данный момент генератор одной из сеток (44,1/48) выключается.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - begemot - 01-05-2017

nazar Написал:ESD защита на шилд, шилд на землю.

Понял, не вижу препятствий.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - Altor Audio - 01-05-2017

Вообще-то по правилам, шилд на землю садится не напрямую, а через параллельные резистор+конденсатор.
Но с сантиметровым зазором - можно и накоротко.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

Не видел чтоб это было прописано в стандарте. Разные производители рекомендуют по разному соединять шилд, некоторые клоуны даже через бусину, ну этож не значит что так надо делать

А в плане электробезопасности найдутся и такие неудачники что смогут взяться пальцами за шилд разьема в самый неподходящий момент (при появлении фазы на шилде из за неисправности хаба и отсутствию его заземления) :)

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - vladimir sim - 01-05-2017

Nazar, а выбор Uda1334 обусловлен именно СДМ 5 порядка? Ведь есть же еще дифференциальный Uda1328 с СДМ 3 порядка. В итоге который лучше в плане достижимого качества звука?

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

выбор 1334 обусловлен тем что она выпускается и тем что у нее найболее отлажен кристалл. А 1328 я ессно тоже юзал в дуал диферентиал режиме, если охота погонятся за низким Кг то 1328 тут хорошо подходит ибо при должной смекалке позволяет получить -125дб, только встает извечный вопрос накуа? .
Никто не мешает использовать и 1334 в диф режиме разделяя i2s поканально на CPLD, но это уже будет совсем не ДИЕрской конструкцией с совсем другими габаритами.

А достижимое качество звука всегда в большей мере зависит от применяющего чем от самой микросхемы.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - vladimir sim - 01-05-2017

Всегда подозревал, что Пчилипс очень хитрая контора. И меня неинверт не смущает, поэтому я подцепил бы к ЦАПу NE5534 или ADA4898 с Ку + 2, разгрузив встроенный R-R опер, еще выиграв в линейности. Хотя автор тоже очень хитер.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

vladimir sim Написал:Всегда подозревал, что Пчилипс очень хитрая контора.

Практически все методы Ц/А преобразования придумали или реализовали на пчилипсе, начиная от дельты в 60х годах и заканчивая PWM-DEM в 2000х

vladimir sim Написал:И меня неинверт не смущает, поэтому я подцепил бы к ЦАПу NE5534 или ADA4898 с Ку + 2, разгрузив встроенный R-R опер, еще выиграв в линейности.

мечты мечты :)

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - begemot - 01-05-2017

Altor Audio Написал:Вообще-то по правилам

Я таких правил не встречал.

А вот пример того за что наши EMCишники выеб...ли и высушили бы.

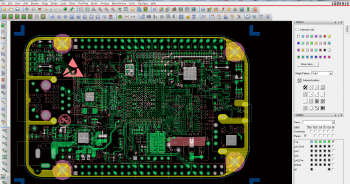

http://elinux.org/Beagleboard:BeagleBoneBlack#Hardware_Files
Beagleboard:BeagleBoneBlack, вроде как референсный дизайн.

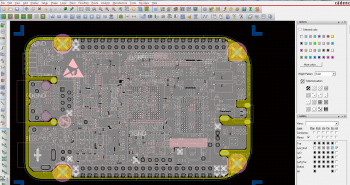

Желтенький - вроде как то что они называют шилдовой землёй, белый-земляная заливка.
Желтенький работает как такой наборчик антенн, EMC тестов такая борда скорее всего
не пройдёт, её просто никто не тестировал.

На компютерных материнках все эти шилды обычно сажаются напрямую на землю платы.
Потому что при этом минимизируется излучение.

---

RE: FIRDACmicro или TrueAnalog или GreenDAC - nazar - 01-05-2017

begemot Написал:На компютерных материнках все эти шилды обычно сажаются напрямую на землю платы.
Потому что при этом минимизируется излучение.

я когдато давно смотрел СА линию питания при соединении шилда напрямую на землю и через резюк||конд, так в первом случае насколько помню говна было меньше.

Ну и кроме того электроника наука о контактах, и соединения шилда напрямую может помочь при плохом соединения граунда в разьеме

---
