RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - wired - 09-20-2016

да, кстати, подьєхали недостающие ФПкапьі на последний набор, там еще и UHE1E331MPD будут на место С11-12 С27-28
если кому интересно

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - naroznyv - 09-20-2016

wired Написал:да, кстати, подьєхали недостающие ФПкапьі на последний набор
если кому интересно

цена ?

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - dimis - 09-20-2016

А ТП-114-8 или ТП-134-8 можно рассматривать к применению?

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - nazar - 09-20-2016

dimis Написал:Потянет на 14В?

впритык, мощность то 12вт, можно попробовать 18в с парой резюков в первычке

dimis Написал:А ТП-114-8 или ТП-134-8 можно рассматривать к применению?

можно попробовать

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-21-2016

Как обещал, фотосессия моего экземпляра ))))

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - БендеровецЪ - 09-21-2016

Неправильная фотосессия. Де тетки с бодиартом? Этому усилителю обязательно нужен бодиарт!

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - naroznyv - 09-21-2016

EDWARD сделаешь фото компоновки в корпусе ?

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - dimis - 09-22-2016

(09-21-2016, 08:40 PM)burnway Написал: EDWARD сделаешь фото компоновки в корпусе ?

Да, да - спаять плату это не так сложно, а вот конструктив хороший показать - это уже увлекательней. У меня вот с этим проблема.

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - bobby_ii - 09-22-2016

И я о том-же. Хоть в корпус РСшного БП засовывай :-).

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-22-2016

По корпусу - надо шо-то типа такого

[Изображение: s-l300.jpg]

dimis Написал:
(09-21-2016, 08:40 PM)burnway Написал: EDWARD сделаешь фото компоновки в корпусе ?
Да, да - спаять плату это не так сложно, а вот конструктив хороший показать - это уже увлекательней. У меня вот с этим проблема.

А какая компоновка может быть в маленьком корпусе типа того, что на снимке выше?

Трансформатор поближе к передней панели в левом углу около сетевого выключателя, плата ушника у задней панели около входных клемм.

Если у кого-то есть другое видение крмпоновки, пишите.

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-22-2016

Такой тоже ничего, можно туда ещё и ЦАПчик засунуть ))))

[Изображение: s-l500.jpg]

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - dimis - 09-22-2016

EDWARD Написал:Трансформатор поближе к передней панели в левом углу около сетевого выключателя, плата ушника у задней панели около входных клемм.

И вот тут как раз диллема - тогда придеться РГ выносить на проводах. Что лучше - длинные провода от входа, или к РГ? Или равнозначно?

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-22-2016

dimis Написал:
EDWARD Написал:Трансформатор поближе к передней панели в левом углу около сетевого выключателя, плата ушника у задней панели около входных клемм.

И вот тут как раз диллема - тогда придеться РГ выносить на проводах. Что лучше - длинные провода от входа, или к РГ? Или равнозначно?

Вот пример у Виталия Овсейцева (ака Vidalgo) http://www.vidalgo.com/DYA/proj-am1assy-2.htm

[Изображение: selbuf-open.jpg]

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-22-2016

М

dimis Написал:
EDWARD Написал:Трансформатор поближе к передней панели в левом углу около сетевого выключателя, плата ушника у задней панели около входных клемм.

И вот тут как раз диллема - тогда придеться РГ выносить на проводах. Что лучше - длинные провода от входа, или к РГ? Или равнозначно?

Можно сделать на РГ Антекома, чтобы переменный резистор на лицевой панели просто регулировал напряжение подаваемое на МК, тогда можно не думать о проводах )))))

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - БендеровецЪ - 09-22-2016

Особенно нравится как сделана разводка питающей сети. Воппреки всевозможным стандартам безопасности.

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-22-2016

БендеровецЪ Написал:Особенно нравится как сделана разводка питающей сети. Воппреки всевозможным стандартам безопасности.

Ага ))))
В Иерусалиме сеть не опасная, - Храм Гроба Господня, рядом ))))

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - Jenko - 09-22-2016

а почему сложно удлинить ротор РГ через муфточку?

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - EDWARD - 09-22-2016

Jenko Написал:а почему сложно удлинить ротор РГ через муфточку?

Можно, конечно, это тоже вариант, у меня даже есть такая ))))

Только, с МК можно сидя на диване громкостью рулить ))), шоб не подскакивать каждый раз к регулятору громкости, когда Пинк Флойд слушаешь ))))

Ну и опять же, я слушал несколько регуляторов громкости, их присутствие вносит свою лепту в звук, как и их качество.

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - bobby_ii - 09-22-2016

EDWARD Написал:По корпусу - надо шо-то типа такого

Хау мач? И Хде???
В принципе, подходящий, но как понимаю, его надо на бок ставить - чтобы радиатор сбоку был.
И внутреннее пр-во как-то вентилировать, а то оно полюбому до температуры радиаторов нагреется.

EDWARD Написал:Такой тоже ничего, можно туда ещё и ЦАПчик засунуть ))))

ИМХа широковат и великоват. И корпус под сварочный инвертор или УПС напоминает :-).

dimis Написал:И вот тут как раз диллема - тогда придеться РГ выносить на проводах.

А кто мешает "палку" (кордан, если есть смещение осей) поставить? Заодно и наводок меньше. Так много где сделано.
Не нужный потенциометр, палочка от суси и 2 кембрика или резиновых трубочки - конструкция года !!! :-).

БендеровецЪ Написал:Особенно нравится как сделана разводка питающей сети. Воппреки всевозможным стандартам безопасности.

Да ты чего!!!! Это-ж провода в шелковой изоляции!!!!
Но вообще да - "защемит" или перетрется - и на ушки 220В !!! Эх, хорошо!!!!

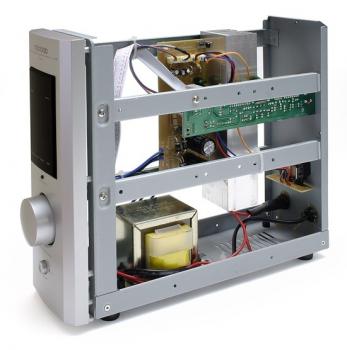

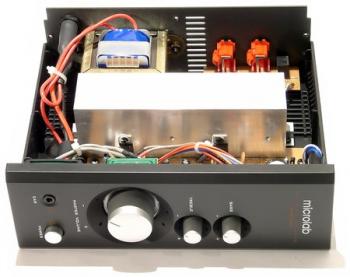

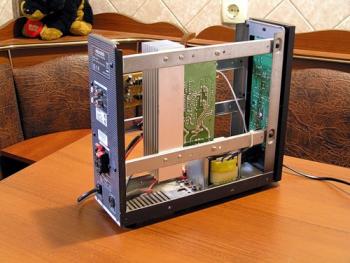

А я планирую в корпус от Микролаб ПРО или каких-то похожих Микролябов засунуть.

Преимущества - ширина корпуса 9см - хорошо встает рядом с монитором на стол, наружу ничего лишнего не торчит, грамотная вентиляция радиатора и пр-ва.

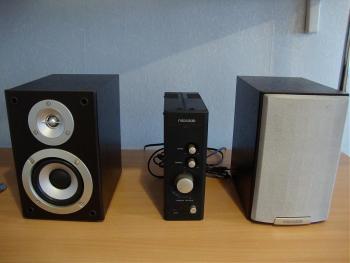

Есть еще пластиковые корпуса. ХО они похуже (и поменьше), но тоже пойдут. Типа таких:

Их там много с подобными корпусами в основном, железными. С конструктивом мудрить не надо было бы, если бы ... . :-)
FC 530
FC 730
FC 360
FC-7
X23
....

RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" - БендеровецЪ - 09-22-2016

bobby_ii Написал:Но вообще да - "защемит" или перетрется
