Продолжаем нашу радиопередачу :)

Все-таки нам интересен спектр первого ОУ, поэтому я увеличил сопротивление нагрузки до 72Ом. Мощьность там по прежнему наманая.
Потом, после вскрытия, если все зе будет хотется "хлеба и зрелищ" могу запилить и на 36Ом

Итак, условия измерений:
Частоты 1kHz, 10kHz, 19kHz и смесь 19.5kHz+20.5kHz

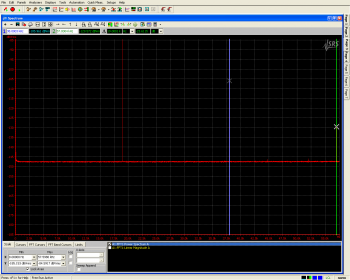

амплитуды +15.5dBVrms (6Vrms) для чистых тонов и +9.5dBVrms(2Vrms) для каждого тона в случае смеси. Уровни на графике абсолютные, т.е. для переходы к dBc надо вычесть(поделит на) амплитуду основного тона. К примеру, на 1кГц вторая гармоника находится на уровне пачти -147dBc
Нагрузка 72Ohm

Уже по немногу сдает позиции, но не так что-бы "все плохо" :)
