04-30-2017, 08:17 PM
dekko Написал:а если одиночную на 2 кОм и с размахом +/-13В ??? :) снимишь спектры?
Условия были не совсем четкими, поэтому дофантазировал то чего недоставало.

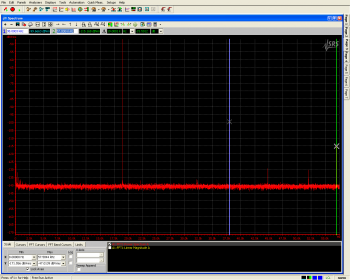

Амплитуда 9.3Vrms (+19.4dBVrms)
частоты 15.626Hz 1kHz 10kHz 19kHz
конфигурация G=-1 (для остальных случаев можно приблизительно пощитать что получится)
Нагрузка - собственный делитель 2кОм и || 10кОм измерителя
NE5534 от филипс. На самом деле неплохо, ожидат что будет немного хуже. На 15Гц вторая гармоника получается аж на -132dBc, остальные ниже. Т.е. с тепловыми искажениями не так и плохо.
На 10кГц вторая получается -126dBc
