Сначала отключим С11 и керамику на выходе чтоб оценить что происходит при изменении тока нагузки.

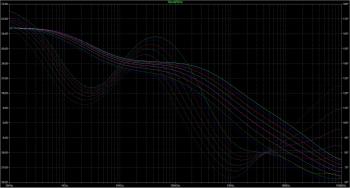

Сопротивление нагрузки меняется от 50 Ом до 1К. При выходном напряжении 15В

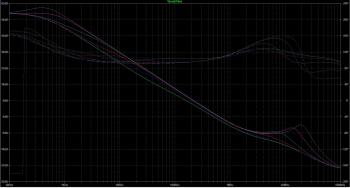

А это - как меняется передаточная функция при изменении ESR в диапазоне от 0.01 Ом до 2 Ом при нагрузке 150 ОМ.
Теперь подключим С11.

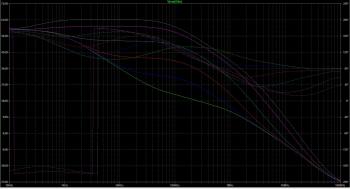

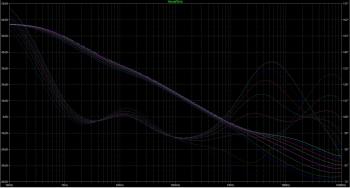

Соответствующие графики.
Как можно видеть разброс существенно уменьшился и всё стало более предсказуемо.
Сопротивление нагрузки меняется от 50 Ом до 1К. При выходном напряжении 15В
А это - как меняется передаточная функция при изменении ESR в диапазоне от 0.01 Ом до 2 Ом при нагрузке 150 ОМ.
Теперь подключим С11.
Соответствующие графики.
Как можно видеть разброс существенно уменьшился и всё стало более предсказуемо.
