rensli Написал:предусилитель в классе А, усилитель мощности класс Бэ с входным сопротивлением 22кОМ.
В Бэ более-менее нормально работал Квод-405, но там как бы свои хитрости.
А какая разница, какое у него входное сопротивление?
Ну 22к, или 10к или 100к?
rensli Написал:...... тут нехочитса спорить, нету правды, разные цепи в системе дают или отнимают своё.
класс Д усилитель умеет делать дарагои производитель<---может быть , все остальные классы Д ето мортвыи звук
Причем тут Д? Есть еще А, есть еще АВ, коих подавляющее большинство, вообще-то.
rensli Написал:Мне понравился усилител наушников от назара. Очень както оригинально звучал... показалось что был заточин на канкретныи вкус !
Регулатор етот 2 трансисторныи я тоже послушал, в совершенно плохих условиях. Тепер надо ето все дело сложит на платье с фальгои :)
А можно все это, перевести на русский? Если сложно. можно на английский...

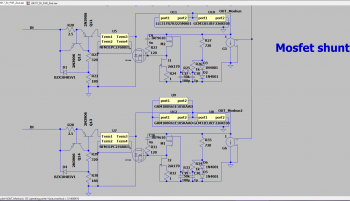

Вот ещё накомбинировал вариант, простой, но сильно недопиленный.
Потенциально неустойчив, C9 и R23 и GCM-226 (смд 22мкф) нужны для устойчивости.
Требуется подбор мосфета M2 на смд.
Остальными кондёрами дотянул низкий импеданс (единицы миллиом) до 10Мгц.
Предполагается 4х проводное подключение сразу на плате.
Самоцель - всегда сделать лучше, изобрести велосипед )
Конкретнее, были схемы у которых импеданс на частотах <1KHz уходил ещё ниже, к микроомам (в симуляторе). Я встречал мнения что например такие регуляторы могут быль полезны для генераторов и т.п., для частотной стабильности. Но, становится и сложнее обеспечить устойчивость на переходе от работы схемы к работе конденсаторов. Эта схема вышла из подобных и надеюсь тут удастся справиться с устойчивостью.
nazar Написал:Вот именно что в симуляторе, посчитайте сопротивление дорожки длиной 1мм и шириной 0,2мм и bonding wire
Понятно, что в реальности микроом не будет. (Я этого и не утверждал).
2.5мОм получается. Пусть будет ширина 0,25мм - тогда 2мОм+0.5нГн и внутри самого потребителя 0.5мОм (*2 стороны).

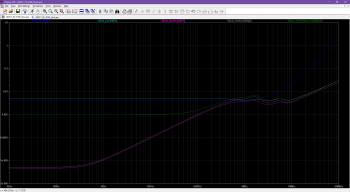

С четырёх-проводным подключением получается так: (тёмно-зелёная линия). Также, для честности, изменил в трёхтранзисторном фильтре подключение к нагрузке на такое же (бирюзовая линия).

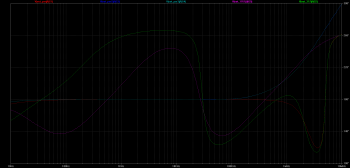

В связи с возникшими вопросами по "фазовым процессам в стабилизатора" :) выкладываю график фазы выходного импеданса, очевидно что у "стабилизатора назара" ровная фаза до 100кГц, Hi-Res Music ready!
"The universal aptitude for ineptitude makes any human accomplishment an incredible miracle." John Stapp
По моему графику у "стабилизатора назара", с добавлением вч конденсаторов, она практически ровная до 3-10МГц (тёмно-синяя линия вверху) :) Отсюда и переходные процессы без выбросов
(Сообщение последний раз редактировалось: 01-01-2019, 02:19 PM mango.)
Приветствую всех участников обсуждения темы.
Хочу собрать стаб уважаемого Назара, но т.к. в области радиотехники я весьма слаб, возникло несколько нубских вопросов:
1 - какие электролиты можно использовать на замену С12 (22uF) в трёхтранзисторном варианте стаба? Тот что указан в схеме на первой странице не могу найти.
2 - какой максимальный ток может обеспечить стаб с элементами, указанными в схеме на первой странице?

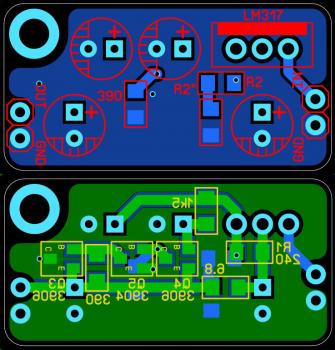

3 - какие будут замечания у общественности к моему варианту разводки платы? Нужно ли уменьшать/увеличивать ширину дорожек (сейчас ширина = 1мм), если да, то каких именно?
4 - какой мощности резистор на 6,8ом?

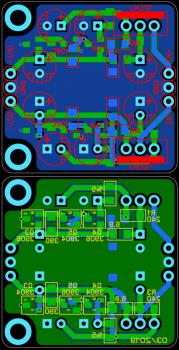

поскольку схемы двуполярного варианта трёхтранзисторного стаба не нашёл, сварганил под него платку по своему разумению. Прошу проверить всё ли правильно я сделал?
(Сообщение последний раз редактировалось: 12-31-2018, 08:04 AM mango.)
mellowman Написал:и далее до конца темы
за ссылочку спасибо, уже читаю, но т.к. в радиотехнике я, можно сказать, гуманитарий, вряд ли смогу сделать конкретные и чёткие выводы из прочитанного. Т.е. общие рекомендации мне были известны и ранее, но есть сомнения в плане моей реализации, поэтому и надеялся на конкретные рекомендации, а не предложение разгадывать кроссворды по теме в которой я откровенно слаб. Не могли бы Вы, глянув на мой вариант простейшей разводки платы, просто указать что сделано не так, и что нужно поправить (если нужно)? Это касаемо разводки платы, но вопрос был ещё и о том, правильно ли выполнено негативное плечо схемотехнически, т.к. разводку делал без схемы, по своему разумению.
mango Написал:Приветствую всех участников обсуждения темы.
Хочу собрать стаб уважаемого Назара, но т.к. в области радиотехники я весьма слаб, возникло несколько нубских вопросов:
1 - какие электролиты можно использовать на замену С12 (22uF) в трёхтранзисторном варианте стаба? Тот что указан в схеме на первой странице не могу найти.
2 - какой максимальный ток может обеспечить стаб с элементами, указанными в схеме на первой странице?
3 - какие будут замечания у общественности к моему варианту разводки платы? Нужно ли уменьшать/увеличивать ширину дорожек (сейчас ширина = 1мм), если да, то каких именно?
4 - какой мощности резистор на 6,8ом?
1. Любые лоу еср 100мкф
2. Считайте по закону ома - 0,65/баластн. резюк
4. опятьже 0,65*ток
mango Написал:поскольку схемы двуполярного варианта трёхтранзисторного стаба не нашёл
