Двухполярный малошумящий источник питания с высоким подавлением входной помехи

[begemot]

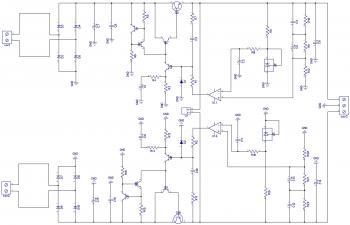

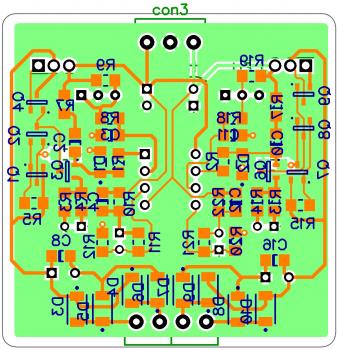

Надо бы тогда и схемку с обозначениями нумерации компонентов. Печать не 3д а просто.
И чегой-то там диодов много, это что?

[pryanic]

Внизу это мосты.


[begemot]

Питание U1 (нога 4) и делитель ОС R22 - отдельными верёвками. Чтоб ток питания ОУ не влиял на работу делителя ОС.
Чуть позже гляну ещё.

[Mar1lynmanson]

Двухполярный малошумящий источник питания с высоким подавлением входной помехи

Добрый день!
Очень хочется повторить вашу схему, но не могу достать транзисторы D44H11 и D45H11 - чем их можно заменить?
Заранее спасибо.

[begemot]

Да практически любые транзисторы средней мощности с беттой более 50 и частотой желательно не менее 30Мег.
Иначе возможно надо будет немного подстроить коррекцию.
Надо проверить чтоб хватало напряжения, тока и чтоб кузов допускал ту мощность рассеивания с которой они будут использоваться.
И они естественно совсем не обязаны быть комплиментарными. Просто соответствующей полярности.

[Mar1lynmanson]

Спасибо большое.

[Сергей Кор]

В поисках лучшего источника питания я снова нашел Вас Евгений .Интересует бп до 500мА как говорится на "все случаи жизни": бп усилителя для наушников, измерительного комплекса(входят внешний АЦП, гены Виктора, Ваш полосовой- режекторный фильтр и "народный"генератор), внешний бп для ЦАПа и т.д. Можно ли на базе Вашего бп делать другое фиксированное напряжение 9, 12,(для ЦАПа, АЦП) 35 В(для генов Виктора) в том числе однополярный.
Есть ли какие преимущества, недостатки по сравнению с Вашим : http://www.audio-perfection.com/forum/thread-263.html ; БП примененный в полосовом-режекторном фильтре; на m5230 с умощнением( извиняюсь за повтор, многие уже высказывались не в пользу m5230); с интегральными(в том числе с умощнением): http://cds.linear.com/docs/en/datasheet/3042fa.pdf ; http://www.ti.com/lit/ds/symlink/tps7a47.pdf ; http://www.audio-perfection.com/forum/th...ml#pid1223 ; http://www.audio-perfection.com/forum/th...ml#pid2205 ; и наконец с таким : [img][/img]
Насколько полезным бывает включение перед Вашими и другими источниками питания lm317/337.

[Сергей Кор]

Begemot, на часть вопросов по интегральным Вы уже ответили оказывается ранее (и я Вас поблагодарил) : http://www.audio-perfection.com/forum/th...l#pid10519 .

[begemot]

Можно ли на базе Вашего бп делать другое фиксированное напряжение 9, 12,(для ЦАПа, АЦП) 35 В(для генов Виктора) в том числе однополярный

Да, конечно. Надо пересчитать R20 и R3 (R13 и R24) чтоб на выходе делителя было примерно 2.5В при требуемом выходном.
Для однополярного питания 35В надо будет выбросить одну из половинок, немного переделать питание ОУ. Но для генератора Виктора это не надо, удобней использовать двухполярный +/- 15В вариант.

Есть ли какие преимущества

Данный стаб обладает более высоким подавлением входной помехи. Но более сложен

на m5230 с умощнением

Я не вижу особых достоинств у 5230 по сравнению с 317/337. Очень посредственная штука. Впрочем, для многих приложений её вполне достаточно.

http://cds.linear.com/docs/en/datasheet/3042fa.pdf - при правильной обвеске вполне достойная штука. Судя по даташиту.

и наконец с таким :

В исходном виде это достаточно безголово-нерациональное творение. Интересно, а где Вы находите такие чудовища?
Но если выбросить примерно треть детальков - в принципе можно привести к человеческому виду.
Хотя конечно стаб Назара - более изящная штучка.

[БендеровецЪ]

где Вы находите такие чудовища?

Два бакса на ватникаудио.

[pryanic]

В исходном виде это достаточно безголово-нерациональное творение. Интересно, а где Вы находите такие чудовища?

Так это ж Линкс.

[Сергей Кор]

Интересно, а где Вы находите такие чудовища?

Сам не знаю где, это "чудовище" попросил товарищ включить в вопрос.Спасибо большое за ответы , они были важны для понимания общей картины по стабам.Из интегральных выделяем значит LT3042 и ADM7150.
По данному источнику питания есть ли какие корректировки, Вы говорили что убрав входной LRC (U2, R22, C6, C3) пассивный фильтр были лучшие показатели.Оставлять его или нет? По печатной плате Пряника и разводке кроме отдельных веревок на питание ОУ и делителя ОС есть ли еще замечания?Может питание ОУ локально развязать Осконом и 1Ом резистором.Желательный номинал входного и выходного электролитов и их ESR(от и до какого значения можно).И извиняюсь за повтор , будут ли полезны перед Вашим истчником питания lm317/337 (в качестве той же защиты например).

[БендеровецЪ]

Гоните бабки!

[Сергей Кор]

Гоните бабки!

Это без проблем! Я вообще Евгению много чем обязан, он в данный момент основной мой наставник , я много чему у него учусь.Да и все его решения очень актуальны и почти безальтернативны.Уважаю его талант и как человек очень импонирует(может слишком вычурно сказал зато от души).Вот как то так.

[БендеровецЪ]

Удивительная вещь. Когда говорю серьезные вещи, вы думаете что я шучу. Когда шучу, вы отвечаете всерьез :)

[Сергей Кор]

Немного подумав на один-два вопроса из 72 поста сам отвечу.Перед диодами неплохо поставить снабберную RC цепь , на счет U2,U3 не знаю, но резистор на 2 Ом-R22,R10 надо оставить.Питание ОУ локально развязать Осконом и 1Ом резистором наверно надо(судя по прежним рекомендациям Евгения, правда там не источник питания был).Насчет 8 выпрямительных диодах не уверен, может 4 с средней точкой от транса? Если возможно получить больше 15В, например 35В как лучше организовать питание ОУ на стабилитронах или можно использовать + и землю для питания(без лишних деталей)?

Когда говорю серьезные вещи, вы думаете что я шучу. Когда шучу, вы отвечаете всерьез

Ну что тут поделаешь:).

[Сергей Кор]

Q1,Q10 и Q2,Q9 имеет смысл заменить на дарлингтон (с двумя резисторами и диодом внутри, не совсем по схеме) ?

[begemot]

Q1,Q10 и Q2,Q9 имеет смысл заменить на дарлингтон

В принципе-можно

[Сергей Кор]

В принципе-можно

Отлично, попробую и так и так.

[Сергей Кор]

Как работает каскад Q5,Q6,R1,R2 ?
