Генератор SG505 - wired - 06-03-2015
достался сей генератор. Перед приобретением думал, стоит ли? так как ему требуется... єєє... ммм... ну вот та штука, в которую его надо втьікать, как и все приборьі 500-й серии, типа блок питания/док станции http://exodus.poly.edu/~kurt/manuals/manuals/Tektronix/TEK%20TM%20501%20Instruction.pdf
НО изучив немного мануал http://exodus.poly.edu/~kurt/manuals/manuals/Tektronix/TEK%20SG%20505%20Instruction.pdf понял, что запустить не так и сложно. Особенно если не требуется вьіход внешней синхронизации.
В таком случае понадобились парочка MJE3055/2955 и трансик типа ТН46 часик-полтора работьі и готово!
чуток колхозно
но зато!Генератор работает.
Что понравилось:
- Частота вьіставляется верньером очень точно
- Искажения небольшие
Что не понял:
- почемуто в диапазоне -0дБ вьіходной уровень на самом деле -6дБ, вьіставить его не получилось, может так и должно бьіть, крутилкой CAL в принципе 0 вьіставить можно и он как раз гдето по середине регулировки.
- откуда пичок 150Гц?
и еще одна странность - вьіход почему-то на джеке, похоже кто-то приколхозил самопальньій балансньій вьіход. одна клемма идет с аттенюатора как и положено, вторая инверсная с вьіхода буфера задней стенки. Может бьіла такая заводская модификация?
а теперь вапроц. можно ли и как улучшить его искажения?
и как побороть фончик 150 Гц он кстати на поддиапазоне х100 меньше чем на х1k
RE: Генератор SG505 - begemot - 06-03-2015
wired Написал:как побороть фончик 150 Гц он кстати на поддиапазоне х100 меньше чем на х1kМне кажется что это наводка от транса, поскольку 100 нет, а только 50 и 150.
На верхнем поддиапазоне он видимо немного фильтруется.
Что будет если транс немного отодвинуть, на 20-30 см?
RE: Генератор SG505 - wired - 06-03-2015
begemot Написал:там 2 транса, один мой его можно двигать, а второй на плате запаян - тот не подвигаешь.wired Написал:как побороть фончик 150 Гц он кстати на поддиапазоне х100 меньше чем на х1kМне кажется что это наводка от транса, поскольку 100 нет, а только 50 и 150.
Что будет если транс немного отодвинуть, на 20-30 см?

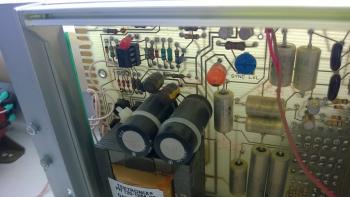

вот тут видно его краешек
begemot Написал:На верхнем поддиапазоне он видимо немного фильтруется.на нижнем, диапазон 100-1000Гц чище, а вот на 1кГц-10кГц уже немного хуже
RE: Генератор SG505 - begemot - 06-03-2015
wired Написал:второй на плате запаян - тот не подвигаешь.
Можно его выпаять и подвигать на проводочках.
wired Написал:на нижнем
Тогда скорее всего элементы 1кГц-10кГц (ну ёмкости, например, детали там довольно габаритные) могут быть ближе расположены к встроенному трансу. Если это конечно он.
Они достигли того что хотели по интегральному уровню, намного лучше им было просто ненужно.
RE: Генератор SG505 - nazar - 06-03-2015
150гц єто классика от емкосного фильтра. а вот как пролазит єто уже вопрос
RE: Генератор SG505 - begemot - 06-03-2015
nazar Написал:классика от емкосного фильтраЭто как? И почему 3-я а не 2-я
RE: Генератор SG505 - wired - 06-03-2015
nazar Написал:а вот как пролазит єто уже вопрослуччє скажи как полечить?
или тупо емкости увеличить с 470 до 2200?
RE: Генератор SG505 - wired - 06-04-2015
begemot Написал:Тогда скорее всего элементы 1кГц-10кГц (ну ёмкости, например, детали там довольно габаритные) могут быть ближе расположены к встроенному трансу. Если это конечно он.а может єто тот-же еффект, что у тебя бьіл в соседней ветке? - http://www.audio-perfection.com/forum/thread-231-post-7994.html#pid7994
RE: Генератор SG505 - БендеровецЪ - 06-04-2015
begemot Написал:И почему 3-я а не 2-я
Думаю потомы что выпрямительный мост и форма тока симетрична относительно горизонтальной оси.
Если пролазит через внешнее поле трансформатора то можно попробовать зделать КЗ виток вокруг него. Только фольгу надо потолще и пропаивать потщательней
RE: Генератор SG505 - begemot - 06-04-2015
Логично.
Если при двухполупериодном выпрямлении видны нечётные гармоники - это наводка из-за формы тока в обмотках транса.
Если чётные-это недостаточная фильтрация напряжения
RE: Генератор SG505 - БендеровецЪ - 06-04-2015
Если после моста провода будут неудачно лежать, то тоже можно получить немного четных гармоник индуктивной наводкой. Если до моста то соотв нечетные. Лучше это дело свить если есть возможность.
RE: Генератор SG505 - wired - 06-04-2015
Схему источника питания видели?
там оно немного с извратом - страница 67
RE: Генератор SG505 - s3t - 06-04-2015
немного?!1111))))
RE: Генератор SG505 - wired - 06-04-2015
ну как я понял єто "просто" вьівернутьій наизнанку параллельник :) насколько я могу судить
RE: Генератор SG505 - s3t - 06-04-2015
а как по мне так последовательный, регулирующий элемент ведь последоватеьльно потребителю, хоть и в земле торчит))
верхний держит землю на 15в ниже верхнего плеча.
нижний держит свою землю так, чтоб она была между его -15в плечем и верхним +15в плечем.
ток тянут... из потребителя, таки тянут а не следят чтоб потребителю было достаточно))
полный изврат. это невероятно! )))
RE: Генератор SG505 - wired - 06-04-2015
Єто я не подумав... Ляпнул
RE: Генератор SG505 - s3t - 06-04-2015
мой моск, о мой моск.
это схемко.
теперь голова болит, шо ж ты наделал!
тектроникс чертов, делать им нефих было, воткнули б пару 7815/7915, пару кондеров, вот и весь БП))
RE: Генератор SG505 - wired - 06-04-2015
Может по такойже схеме и в "народном" генераторе ИП сделать?
RE: Генератор SG505 - s3t - 06-04-2015
трибьют будет))
а схемка мне нравится. не улавливаю плюшек (окроме 100% симметричности плечей, повторению шума с диода в обоих плечах, ну и общий вынос моска у любознательных, после которого лезть кривыми руками в устройство желание отпадает напрочь)) )...
та хоть ради выноса моска. особенно если нарисовать криво схемку и плату развести в стиле "максимальной плотности", забив на всякие последовательности прохождения тока (все рядом - значит пофих что куда - лишь бы поплотней ножка к ножке).
RE: Генератор SG505 - begemot - 06-04-2015
wired Написал:Может по такойже схеме и в "народном" генераторе ИП сделать?Тогда уж надо делать Назаровский параллельник. Он на 2 порядка лучше по подавлению всяких входных помех. А больше там ничего не надо.
И идея изящная. Взгляд на него греет душу.
Но стоит ли усложнять?
